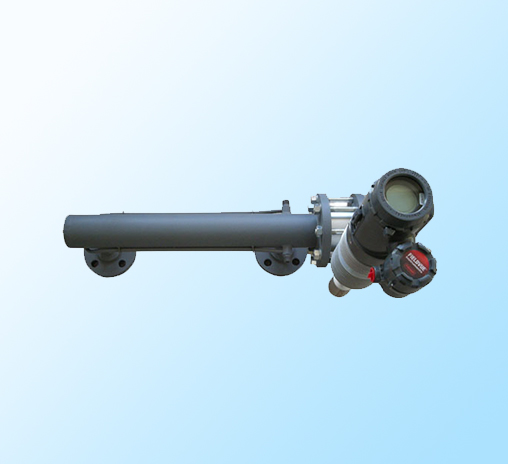

概述：
UTD型电动浮筒式液位变送器是我公司吸取了国外先进液位测量技术而开发研制的一种新型电动液位测量仪表。它适用于石油、化工、电力、冶金等行业的各种常压或承压容器内液位的连续测量。其输出与液位变化成比例的电信号，与显示、记录仪、调节器、计算机配套使用，实现工艺生产过程
的液位测量与控制。本仪表具有安装方便，测量范围宽，灵敏度高，线性度好等优点。
工作原理：
UTD-HS型电动浮筒，当液位变化时浮筒随介质的浮力F变化而升降。这个浮力作用在前杠杆上，使 杠杆系统以轴封膜片为支点而产生微小偏转，带动后杠杆转动。通过力传感器将偏移量经信号处理及变送电路转换成4-20mA标准信号输出。
UTD-C型电动浮筒，由液位改变所引起的浮力的变化量导致扭力管上的负载随之增加或减少，这种改变是与液位改变量成比例的，扭力管受浮力作用而转动，带动差动变压器的转子产生同步角位移，同时产生一个与转子位移成比例的电压变量，该电压变量被转换和放大成一个标准电信号输出。
技术参数：
精度等级：0.5级、1.0级
●电源电压：DC24V
●输出信号：4-20mA(二线制：智能型在4-20mA上迭加符合
HART协议的数字信号）
●负载电阻：≤500Ω
●环境温度：-40～80℃
●相对温度：≤85%
●工作压力：≤11MPa
●介质温度：≤100℃；≤400℃（带散热片）
●防爆等级：ia II CT(2-6)
●智能型可现场用272手操器调整参数
●接液材质：测量室和法兰：碳钢或1Cr18Ni9Ti
浮筒：1Cr18Ni9Ti
●法兰标准：JB/T82.1-94（平面法兰）；JB/T82.2-94(凸面法兰)
也可按用户提供的规格及标准制造。
●防护等级：IP65
●关联设备：本安防爆场合需配安全栅
测量范围及对被测介质密度要求：
测量内容 | 测量范围 | 被测介质密度 |
液位 | 300-4000 | 密度≥0.4g/cm ³ |
界位 | 300-4000 | 密度差≥0.18/cm ³ |
密度 | （同界位） | 密度≥0.18/cm ³ |

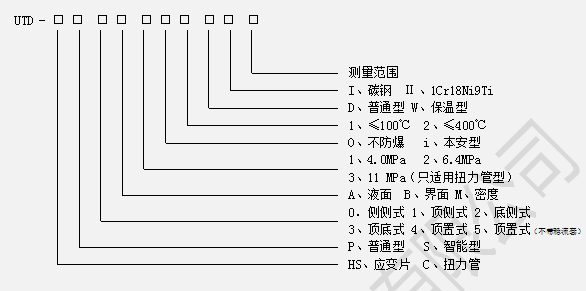

▶选型标记
※11. 0MPa适用于扭力管型
仪表带安全栅接线图
订货须知
●仪表的型号、名称。
●仪表安装是左侧安装还是右侧安装，
如不注明均为左侧安装。
●仪表的量程范围。
●仪表使用的介质、介质压力、介质
密度、介质温度及粘度要求。
●用于界面测量时，必须提供两种介
质的密度。
●用于密度测量时，必须分别提供介
质最大浓度和最小浓度时的密度。

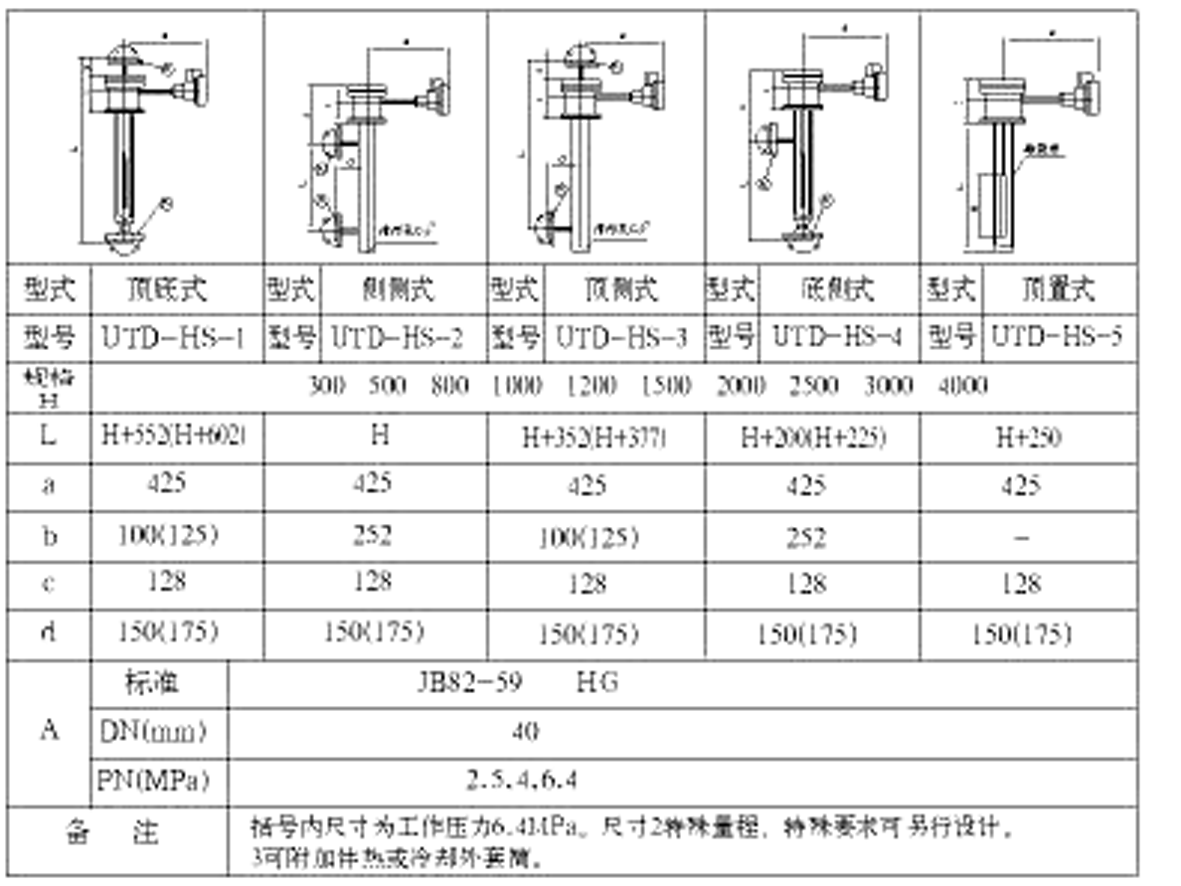

▶外形及安装尺寸图（UTD-HS）
