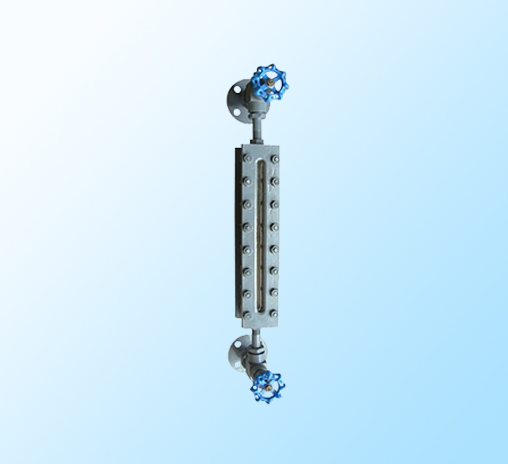

▶概述
UB型玻璃板液位计适用于直接指示各种塔、槽、罐、箱等常压或
密闭容器内液体的液位，它广泛应用于石油、化工、制药、电厂、水
厂等工业部门中。
▶工作原理

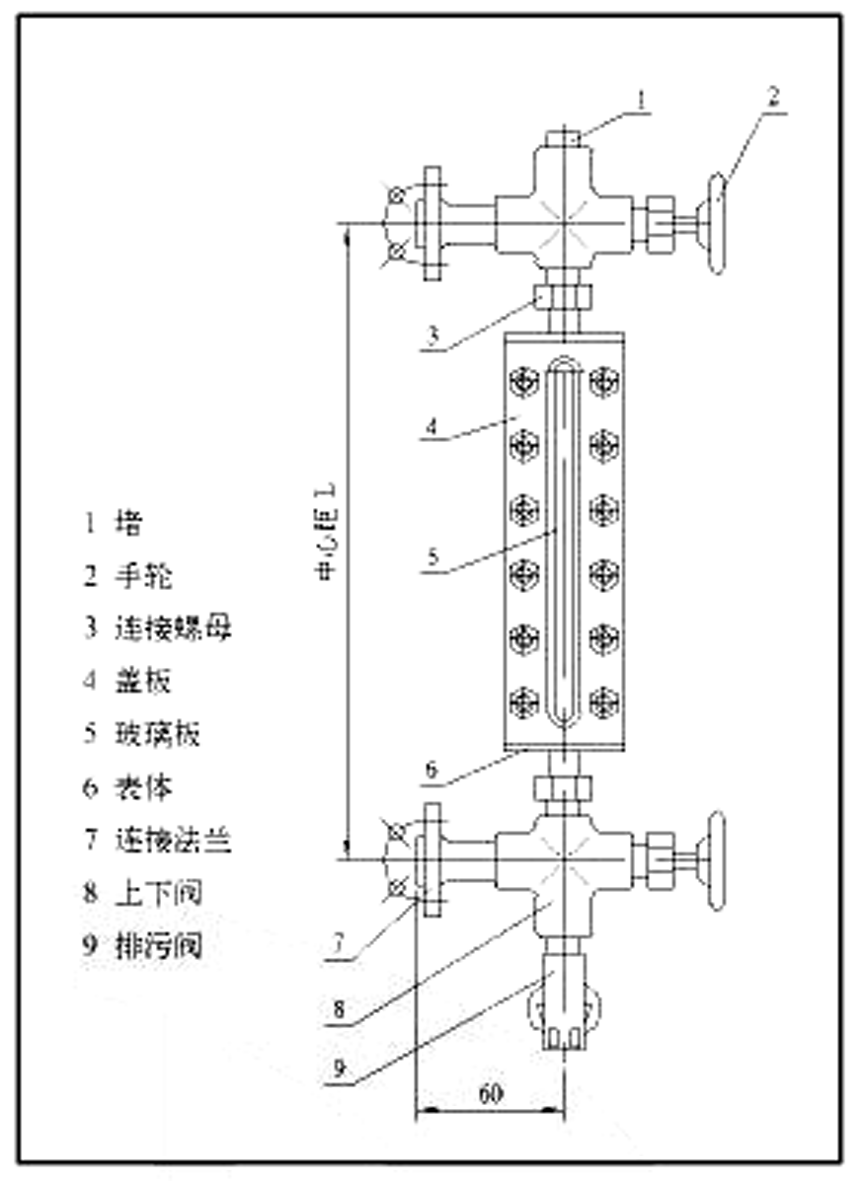

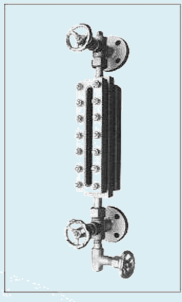

液位计由主体、盖板、上、下针形阀、玻璃板、连接法兰（或螺
纹）等部件组成，连接法兰（或螺纹）与容器构成连通器，通过玻璃
板即可直接观测容器内液体的高度。
在上、下针形阀内装有安全钢球，以防止玻璃板意外损伤时，钢
球在压力的作用下自动封闭液体通道，起自动封闭作用。
▶技术参数
UB系列玻璃板液位计产品型号及主要技术数据
液位计名称 | 型号及标准 | 公称 压力 MPa | 介质温度与 使用压力关系 | 节数 | 中心距 mm(L) | 可视长度 | 仪表主体、 阀体材质 | 适用 介质 | |||||
JB-机械部 标准 | 化工部 标准 | 工作 压力 MPa | 介质 温度 ℃ | 玻璃尺寸 | 玻璃尺寸 | ||||||||
280 | 320 | 280 | 320 | ||||||||||
透光式玻璃 板液位计 | UB-1 | HG5-1364-80 | 2.5 | 2.5 | 0～250 | 1 2 3 4 5 | 500 800 1100 1400 1700 | 580 920 1260 1600 1940 | 260 560 860 1160 1460 | 300 642 984 1326 1668 | I类碳钢 （25、25Mn） Ⅱ类不锈钢 （ICr18Ni9Ti） | 水 蒸气 油品 弱碱 甲烷 乙烷 丙烷 丙酮 苯 尿素 糖醛粉 异丙酮 等 | |
4 | 4 | ||||||||||||
6.4 | 5.5 | 250 | |||||||||||
5.65 | 240 | ||||||||||||
透光夹套式 玻璃板液位计 | UB-2 | HG5-1365-80 | 5.8 | 230 | |||||||||
6.0 | 220 | ||||||||||||
6.2 | 210 | ||||||||||||
6.4 | 200 | ||||||||||||
反射式玻璃液位计 | UB-3 | HG5-1366-80 | 2.5 | 2.5 | 0～250 | ||||||||
反射夹套式 玻璃板液位计 | UB-4 | 4 | 3.7 | 250 | |||||||||
3.8 | 235 | ||||||||||||
3.9 | 220 | ||||||||||||
4.0 | 200 | ||||||||||||
防霜玻璃 板液位计 | 透射式 | UB-5 | HG5-1422-81 | 2.5 | 2.5～6.4 | I类材料 -40～0 | |||||||
4 | |||||||||||||
反射式 | 6.4 | ||||||||||||
2.5 | 2.5～4 | Ⅱ类材料 -50～0 | |||||||||||
4 | |||||||||||||
双色玻璃 板液位计 | 反射式 | UB-6 | HG5-1364-80 HG5-1365-80 HG-1366-80 | 2．5 | 2.5 | 0～250 | |||||||
4 | 4 | ||||||||||||
透射式 | 6.4 | 5.5 | 250 | ||||||||||
5.65 | 240 | ||||||||||||
5.8 | 230 | ||||||||||||
6.0 | 220 | ||||||||||||
6.2 | 210 | ||||||||||||
6.4 | 200 | ||||||||||||
●测量范围：500 800 1100 1400 1700mm
●工作压力：透光型≤6.4MPa
反射型≤4.0MPa
●工作温度：≤250℃
●连接形式：A平法兰 DN20 PN2.5 HG或JB标准
B凸法兰 DN20 PN4.0 HG或JB标准
C螺纹G3/4〞
●伴热蒸气压力：≤0.6MPa
●伴热接头：M12×1（内）
●钢球自封压力：≥0.3MPa
●接液材质：Ⅰ碳钢
Ⅱ1Cr18Ni9Ti
i

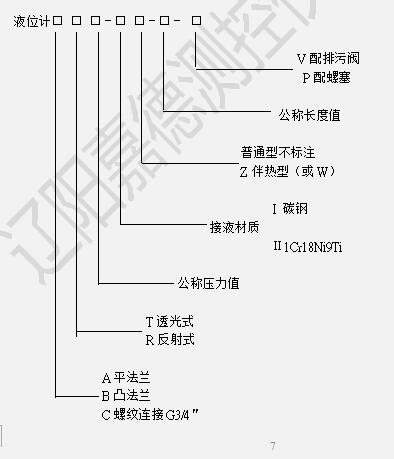

选型标记
►订货须知
按选型标记填写，另须注明法兰标准及其规格，如有特殊要求请注明。
