自冲洗高压 超高压锅炉双色液位计

一、用 途

BN(TC)系列中压、高压、超高压双色液位计是用于蒸汽锅炉或其它压力容器监测液位的一次直读仪表，它是在总结国内外各种透射式双色水位计特点基础上而研制的长窗式双色液位计，用红色显示汽，绿色显示液，其红绿色交界面即为液面。可在现场直接观察也可配用我公司生产的彩色工业电视监视系统，在控制室内的监视器荧屏上远程监测现场实际水位，它与其它双色水位计相比较具有如下特点：

1、无盲区。如单窗式中间为长形窗口，在正常情况下，水位正处于窗口的观察范围内。而三窗、五窗、七窗双排式两排长窗交错重叠布置，所以在可视范围内无盲区连续监视水位。

2、清晰透明度好。由于本系列水位计是长窗式，它与饱和蒸汽接触面积大，所以，蒸汽冷凝水较多，当其流经液位计窗口时，顺窗口表面冲洗观察窗内表面达到清洗作用，不易挂垢，能长时间保持观察窗清晰、透明，利于观察。

3，本液位计的光源采用新研制的发光二极管为光源，发光管本身发出的红光和光亮度高，颜色鲜艳，所以观察窗所透视出的汽红，液绿，色彩鲜明光亮，界线清晰，观察效果极佳。另外，发光二极管耗电极少，使用寿命长，维护量小，调节方便，使用以来深受用户好评。

二、原理结构

见图（三）

注：单排窗水位计原理结构与双排相似，区别仅相当于双排的一半。

水位计通过汽、液连接管与被测容器构成一联通器，所以水位计液面基本为容器液面位置。其汽红、液绿原理为：由光源发出的红绿光线射向水位计本体视窗及其腔室，在腔内汽相部分红光射向正前方，而绿光斜射到腔壁上被吸收，因而汽相部分在正前方观察显示出红色，而在腔内为液相部分，由于水的折射使绿光射向正前方，而红光斜射在腔壁上，因而在正前方观察显示出绿色 ，这就是汽红、液绿的原理。见图（四）

三、安装与使用

1、安装方法：

1）在安装水位计之前，必须核实以下几点，若有偏差应给予校正。

a、锅炉汽包上下引出管的中心距是否与水位计中心距相一致。

b、水位计接头与锅炉连接管直径是否相同。

c、上下引出管的管口中心线应处于同一铅垂面上。

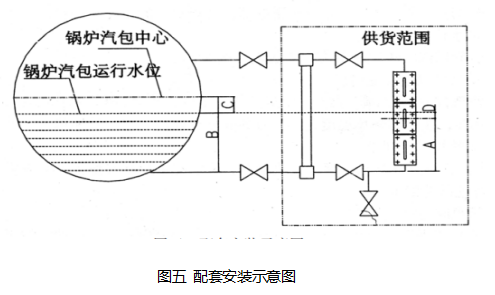

B=A+D+C式中C是锅炉正常运行时，锅炉的水位至锅炉汽包中心的距离，尺寸D是锅炉正常运行时双色水位计的水位低于锅炉内水位的差值具体数值依压力等级而定。

A是水位计可视范围中心至下水管中心尺寸。

上表中的D值只供用户确定汽包内实际液位时参考

2）准备好水位计

a、拆开包装箱，如果搬运方便，最好是水位计连同底板吊至安装位置。

b、拆开所有坚固部位，并把塑料膜去掉，将连接部位封口打开，清洁好观察窗，使水位计处于备用状态。

3）吊装焊接

排污阀向下，吊起水位计移向锅炉汽包，对准各管口进行焊接。焊接时要特别注意不要使焊渣等杂物堵塞管子，影响产品正常工作。

4）接通照明电源

a、将电源箱输出插头插入水位计箱体的插座。

b、用电缆接通电源至电源箱输入端（220V50Hz）。

c、电源箱开关置“开”后，即可通过水位计各窗口看到明亮现场。由于此时水位计内无水，故应全红。旋动电源箱亮度施钮，调节亮度至合适状态。

2、使用方法

为了锅炉和您的人身安全，希望操作者严格按本说明书指导操作，以避免各种事故发生，且可延长水位计的使用寿命。

无论是首次投入使用，还是停车后再用，本使用方法都是适用的。

调试及启用的整个过程，应在接通电源，视场明亮的条件下进行。

1）加热水位计

a、把各阀向右（顺时针方向）旋转，全关闭。

b、把排污阀向左（逆时针方向）转一周，微开。

c、把汽阀向左转1/4周，微开，使蒸汽进入水位计腔体，从排污阀排出。水位计温度逐渐升高，在周围环境温度为20℃时约40分钟以后，水位计即可达到要求温度。

2）追加紧固压盖螺栓

由于水位计温度升高，各部件受热膨胀，会引起密封状态变化。所以需要追加紧固压盖螺栓以防泄露。

a、关闭汽阀。

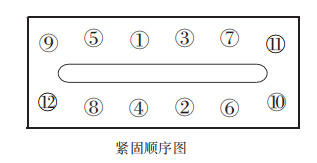

b、用扭矩手以40、45、50、55、60N.m力矩层次，按下图顺序紧固。

    4MPa最大扭矩值为40N.m ；      6.4MPa最大扭矩值为45N.m ；

    10MPa最大扭矩值为50N.m ；    16MPa最大扭矩值为55N.m ；

    22MPa最大扭矩值为60N.m .

c、装上光源系统及保护罩，接通电源。

3）向水位计导入热水、蒸汽，并确定水位。

在导入水汽之前，操作者一定要站到水位计侧面去，不可站在正面工作。

a、关闭排污阀 。

b、把水阀缓慢1/4周，向水位计内徐徐导入热水。

注意：水阀切不可开得太大，否则安全球将动作，堵死水路无法进行工作。如果安全球已堵住通路，可关闭水阀，并重新缓慢开启。

c、慢慢打开汽阀1/4周，向水位计内徐徐导入蒸汽。若在此之前安全球已动作，则由于水位计内蒸汽压力升高，安全球自动脱落，再开水阀即可放入热水。

d、把汽阀及水阀全部打开。

e、认真观察水位，锅炉内的水进入水位计，使水位逐渐升高，直到水位计基本不变为止。但水位应有微小波动，表示水、汽管路畅通。

如看到有水部分的窗口变暗甚至全黑，也不必惊慌。这是因为水中夹带大量铁锈及其它脏物所致。这可用日常维护中第2项中排污清洗办法解决。

f、如果通过以上操作，而水位计中没有导入水或汽，可关闭水、汽阀，开排污阀，并重复（a~e)操作一次，再有问题应检查水汽管路阀门或焊接管焊口处是否堵塞。

g、水汽界面最好处在观察窗内，如果处于盲区，虽不影响判断水汽大体位置，但看不到水面波动，应微调水位高度，尽量让水位露出来。

h、一切正常后，把水阀、汽阀各自回旋（逆时针）1/4周，这样可以防止在长期连续使用后，阀杆与后座烧结在一起。

i、检查玻璃、云母没有裂纹，压盖及阀不出现泄漏为正常。

4）调试光学系统

a、左右调整镜架，在水位计正前方观看，汽红、水绿，界面清晰，红绿不渗杂为止。

b、调节电源箱亮度旋钮，使红、绿色亮度合适为止。

c、重复a调整达到最佳效果。

d、如果是五窗水位计，要调整到水位计正前方同时观看两排窗口，均应达到汽红、水绿、界面清晰，到此无止，水位计进入正常运行状态。

5）水位计不得参与锅炉酸洗。

四、维护与检修

1、日常维护

2、检修

e、一年一度锅炉检修时，对水位计连同其阀门进行拆检和修理是必要的。在检修中需要使用如下工具及物品：

扭矩扳手                            用于拆卸螺母

铜板或竹片                          用于刮下密封垫

木锤                                用于敲打被拆件

铁刷                                除銹

铜刷                                清理密封面

抹布                                擦拭部件用

清洗液                              清洗部件用

耐高温漆（需要时可向我公司购买）    防锈补漆

待更换零件

大小木箱                            用于装拆下来的零件

3、拆卸、检查、安装

A、拆卸：

1）切断电源，用结实绳把水位计吊住，以免水位计跌落，在同锅炉引管相接处用氧乙炔割开，把水位计运至干净宽敞处进行检修。

2）取下光源系统。

a旋下元宝螺母，将双色玻璃镜架取出。如果没有特别需要，不要动镜架与其它件连接螺钉，否则会使色调发生失调。

先用毛刷去掉浮灰，再用干净布擦玻璃。用蘸酒精的细布或脱酯棉仔细擦拭。最后用干布擦干，放好。毛玻璃如有损坏，向我公司购买，不可任意代用，否则将影响观看效果。

b、打开光源箱，取出线路板擦净，老化的应更新，同时应检查各接点可靠性，完毕后，要接通36V电源电压试验。

c、以上工作完成后可重新装回原处，备用。

3）拆下观察窗压盖。

a用扳手按紧固相反顺序卸下压盖螺母。操作时一定谨慎，一定要按顺序逐步放松。

b、取下压盖，如难取，可用木锤敲击，松动后取下，取出压盖中的平面镜，缓冲垫及本体窗口的防腐垫。密封垫，用竹片清理密封面处的石墨残屑，再用铜刷清理，然后用抹布擦净。

注意整个操作过程中，千万不可损伤密封部位。

c、拆下来的螺母、玻璃、密封垫不可再用。

4）清除水位计本体内外锈蚀。

5）拆卸阀门，各阀门结构基本相同，拆开手轮，将阀杆取出，卸下密封圈，密封圈必须更换。

B、关键件检查及处理办法：

1）对压盖密封面要认真检查，如有划伤，轻者可研磨修理，但研磨量不应超过0.02mm且只许一次，如果解决不了必须更换。检查压盖密封面的平面度如超过0.05mm应更换。

2）本体

如本体密封面有汽蚀痕迹，划伤等损伤时，也允许修磨，修磨量不允许超过0.5mm。

3）阀门

a、仔细检查阀芯密封面，阀芯如有伤痕，则应修磨完好，特别严重的允许在磨床上磨削，最多不能超过0.1mm，且只允许一次。

b、仔细检查阀座，看是否有水汽浸蚀痕迹及其它损伤，压痕是否对称，如有轻微损伤，可以研磨好，严重时允许车0.5mm。每件只允许一次。

c、阀杆与密封套接触处不许有划伤。阀杆直线度应在0.1mm内，否则应予以更换。

4）螺栓、螺母（螺栓、螺母是经过我公司特殊处理过的零件，需要时需向我公司购买）观察窗的压盖螺栓、螺母和阀的螺栓、螺母不许有任何损伤，否则应更换。其它件应进行外观检查，如有异常及时更换。

C装配

在装配前要清点好所有零部件。如有更换的零部件，必须由我公司提供，否则出现事故，我公司概不负责。把清洁好的零部件预备好，准备组装。

1）组装观察窗：参照图（图六）

由本公司提供的成套密封件包装盒上的排列顺序与本说明书所示完全一致，装时不可搞错，否则将导致泄露。

a、将螺栓载入本体（螺纹端的一端），螺栓头应在同一平面上

b、平面镜装入压盖前应仔细检查相接触的密封面，不许有任何污物、硬质点，然后将用软布擦净缓冲垫，平面镜装入压盖（不可触及透光表面）使平面镜凸量尽可能相等，否则因进行选配。

c、将本体密封面清理干净，不许有任何污物、硬质点存在，将清洁的防腐垫、密封垫（不可触及透光表面）装入本体。

d、将压盖装入本体，装上垫圈、螺母。

e、压盖螺栓应以40、45、50、55、60力矩层次。按下图顺序逐步紧固。

4MPa最大扭矩值为40N.m ；     6.4MPa最大扭矩值为45N.m ；

10MPa最大扭矩值为50N.m ；    16MPa最大扭矩值为55N.m ；

22MPa最大扭矩值为60N.m .

两面装配相同

2）阀门组装

a相邻填料切口要错开至少90°。

b、紧压圈时用力要均匀一致

c、紧螺栓时，左右侧应同时拧紧。

d、装完后旋转手轮，要求平稳。

3）组装光源系统

将检修完的光源系统，用螺钉同水位计连接起来，连接应可靠。

4）整体喷耐高温油漆。

五、注意事项

1、根据本水位计的使用情况，希望用户能充分注意以下产品的特点：

注：本公司的部件经过严格筛选，使用它厂部件往往引起许多故障，甚至导致危险事故发生，请您选用原厂部件。

2、开箱、搬运、保管

1）开箱起钉时，应小心操作，不要碰伤箱内的物品。

2）开箱后应首先取出文件袋，拿出说明书熟读，以便按说明书指导去做。

3）按装箱单清点箱内物品、品种、数量无误，外观无损坏为正常。

4）开箱验收后，为防止潮湿和落灰，用塑料膜包好维持原样。

5）如果不是马上安装，请不要从包装箱中取出水位计，应该整体搬运，这样不易损伤产品。

6）若确实需要取出液位计单独搬运时，应使之受力均衡，特别是受力点不要直接作用在阀门支架、阀杆、手轮上。免得阀门损坏。搬运时避免冲击，防止产品内部玻璃件受冲击而损坏。

7）存放时应保证产品放置端正。上面不能堆放重物，也不得把产品堆在其他物品上，以避免倾倒时损坏。

8）产品应保管于干燥、清洁的库房内，以装箱状态保存。

注，我公司为提高产品适用性，可能在某些部位根据用户情况不同加以改进，而与说明书不同，对此不另行声明，望谅解。

六、订货参数表

高压、超高压水位计订货参数一览表
