射频导纳物位控制器

您的当前位置: 首 页 >> 射频导纳物位控制器 >>

射频导纳物位控制器

  • 所属分类:射频导纳物位控制器

  • 点击次数:
  • 发布日期:2020/08/29
  • 更多
  • 在线询价
详细介绍

概述:

射频导纳物位控制器,是在吸收国外同类产品的先进技术、功能的基础上面设计生产的物位控制仪表。其高可靠性能的传感器和独特稳定的电路模块,全部采用进口器件,它采用导纳测量法将测介质的防抗和容抗信息综合在一起,并且采用三端Cote-Shield技术,排除传感器探头上粘附物对控制作用和稳定性,而不受传感探头上挂料、温度、压力、介质密度变化影响。可广泛应用于石油、化工、冶金、电力、医药、食品、造纸、建材等工业领域的液位、料位控制及泵运转的监护。

可与PLC可编程控制器或DCS集散系统配套使用,实现工艺流程的自动检测和自动控制。

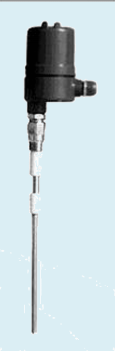

LCS-2射频导纳物位控制器


工作原理:

控制器是利用高频电桥原理工作的,众所周知,所有物资的电特性与空气电特性多少都有些差别,当探头浸入物料时,探测极棒与容器壁之间的电导率和电纳率产生很大的变化,利用这些变化来检测探头周围是否有空气或者物料存在。

控制器由电子线路和探头两部分组成。电子线路包括高频振荡器、检测电路、输出电流,探头由探测棒和保护套构成,极棒与保护套之间,以及它们与接地容器之间都互相绝缘,由高频振荡器提供稳定的射频电压,通过电桥加到探测极棒上,当物料触及到探测极棒时,电桥输出不平衡电压 ,经解调器、放大器处理后,驱动继电器动作。

LCS-2射频导纳物位控制器

Cote-Shield技术原理

由于物料本身具有粘性,或物料含有潮气,探   头使用一段时间后,总会粘上一层被测物料,这往往会导致控制器误动作,为了解决这个问题,控制器探头上有一个保护套,它能使探头对粘附层不起作用,而只有大量物料触及探头时,才改变输出状态,看探头结构原理图,流入保护套的电流是通过电压跟随器供给的,它与流入探测极棒的电流频率、相位都相同,当探头上存在粘附层时,从保护套上流出的电流很快使容器壁附近的那部分粘附物电饱和,以致没有电流从探测极棒时,从探测极棒流出的电流绕过饱和区,流向容器壁,从而产生有物流存在的信号。

LCS-2射频导纳物位控制器

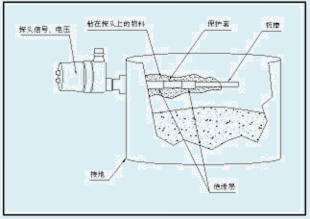

                                                                 防粘附示意图

主要技术指标

●精    度:水中±1毫米(水平安装)       ●环境温度:-40~60℃

●重 复 性:水中±1毫米(水平安装)       ●介质温度:-180~+800℃

●相应时间:0.2S(0.2~30S可调)          ●工作压力:真空~6.4MPa/㎝²

●输出信号:SPTD单刀双抛继电器节点信      ●探头材质:316L、聚四氟乙烯、高温塑料、陶瓷

            号(标准)                     ●壳体材料:铝合金聚脂涂层

            负载能力7A/250V AC两线制      ●防护等级:IP66

            电流输出(可选)               ●安装方法:3/4"NPT螺纹3/4"管螺纹,

                                              ANSI  标准法兰1~4"(可选)

            4-10mADC正常状态

            14-20mADC报警状态              ●火防护:10A(对探头)

            负载电阻:250Ω                ●防爆等级:Exdia ⅡBT4

                                           ●合格证号:1002162

                                           ●配用安全栅:LB803S

LCS-2射频导纳物位控制器

产品型号

表一

项    目

型  号

编     号

内    容



LCS-2



控制器类型


1


SPTD继电器输出,供电220VAC

2


SPTD继电器输出,供电24VDC

3


两线制电流输出,供电12-36VDC

结构类型



1


一体化结构,适用一般应用

2


分体式结构,适应高温介质测控

探头类型




1


标准探头,一般应用

2


用于油水界面控制

3


特短探头,适用狭小空间场合

4


用于强腐蚀液体检测

5


后端加长探头,适用于高温介质测控

6


缆式探头,适用于高温介质测控

环境特性





P


适用普通应用场合

O


适用防爆应用场合

安装方式






1


NPT螺纹安装3/4" 1½

2


管螺纹安装3/4" 1½

3


1"法兰安装(DN25)

4


2"法兰安装(DN50)

5


3"法兰安装(DN80)

6


4"法兰安装(DN100)

压力等级







A

1.6MPa

B

2.5MPa

C

4.0MPa

D

6.4MPa

LCS-2   □      □      □      □      □      □

注:为特殊类型定做传感器

选形示例:LCS-2111P1A

控制器SPTSD继电输出,供电220VAC,标准探头,应用于普遍场合,3/4"MLPT螺纹安装,工作压力小于1.6MPa,电路及探头为一体化结构。

连接与调校

控制器出厂时,控制状态及设定点已予调,如果被测物料或者控制状态改变时,可重新设定控制器参数。

1、上限报警设定

 将报警开关上面二挡拨至ON测,下面二挡拨至OFF即可。

2、下限报警设定

先将报警开关下面二挡拨至ON测,上面二挡拨OFF即可。

3、报警点设定

先将报警点电位器调至最左端。再调节初零电位器至报警指示灯亮,然后反向调节初零电位器至报警指示灯刚好灭为止。顺时针调节报警点电位器至某一合适角度,绝缘介质5-30°,导电介质30-180°。

4、延时设定

控制器出厂时,设定输出响应时间为0.2m S,如果被测介质表面波动较大,可以顺时针调节延时电位器至合适的延时参数。

LCS-2射频导纳物位控制器

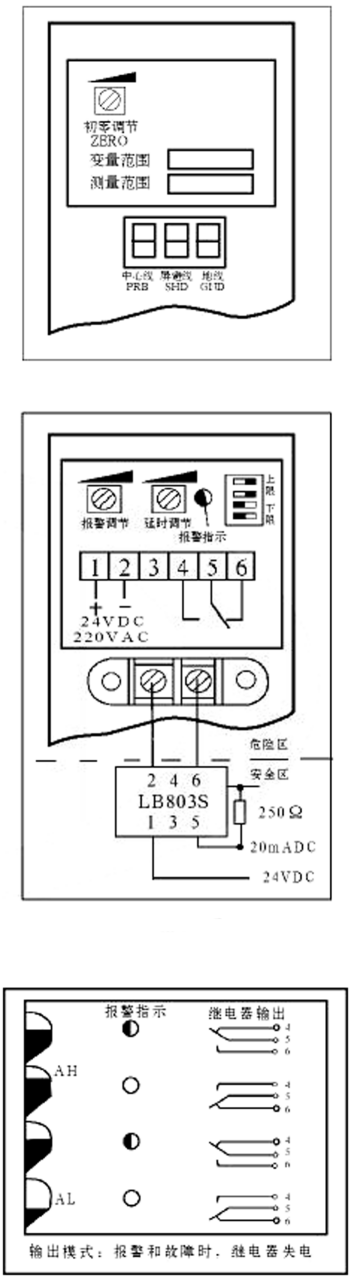

                                                             输出接线图

防爆安全使用注意事项



LCS系列射频导纳物位控制器,经国家仪器仪表防爆安全监督检验站检验认可,符合GB3836.1-83和GB3836.4-83国家防爆标准要求,产品防爆标志

ExdiaⅡBT4,用户在使用时应注意下列事项:

    1、仪表安装时,容器壁要可靠接地。本安型射频导纳物位控制器必须与LB830S齐纳安全栅配套使用,构成本质安全防爆系统。

    2、本安系统接线(参看本安系统接线图)布尽量避免电磁干扰的影响,并将电缆分布参数控制在0.08μf和2mH以内。

    3、安全栅的安装使用和维护应遵守安全栅的使用说明书。

     4、变送器的安装、使用和维护应同时遵守中华人民共和国爆炸危险场所电气安全规程(试行)

安装

LCS-2射频导纳物位控制器

LCS系列 射频导纳物位控制器,可以安装于容器空间允许的所有位置,要求探头不要直接触及落料口下落的物料,如果一个容器既有上限控制,又有下限控制要求,建议控制器的探头最小间隔30㎝以上。用户选用缆式探头用于深料仓下

限控制,应用中应注意以下事项:

    1、探头距离仓壁或其它结构至少30㎝。

2、缆绳探头测量固体颗粒物料时,贮仓顶板必须承受被测介质的下拉力。介质对缆绳的最大拉力见表二。

    3、缆绳探头测量固体颗粒物料时,建议使用栓紧环,使之承受横向力最小。

LCS-2射频导纳物位控制器


表二:10M直径贮仓对应介质及缆绳最大下拉力



介  质

4mm缆绳

8mm缆绳

缆绳长度M

下拉力/KN

缆绳长度M

下拉力/KN

小  麦

10

1

20

5.2

聚丙烯

10

0.7

20

3.6

砂  石

10

4.5

20

26

水  泥

10

6

20

38
