概 述:

DAR型流量显示器,是管路视镜的一种,当管路内有受压作用的流体通过时,流体冲击叶轮转动,指示叶轮转动的快慢,可宏观的观察到管路中流体是否流动和流量的大小。

DAR流量显示器


结构原理:

DAR型流量显示器由连接法兰(或管螺纹),玻璃视镜及叶轮等主要部件组成。

叶轮通过叶轮轴及轴架连接在主体腔内。当指示器内有流体流过时,在流体的动力作用下,叶轮转动,随着流量大小的变化,叶轮转动的快慢程度不同,当流量为零时,指示叶轮停止转动。

该流量显示器不适用于无压或开口半流管路。

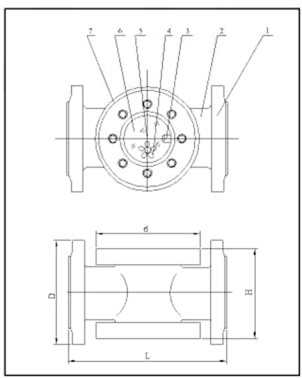

法兰连接式流量显示器结构如下图所示

图中:1-连接法兰

      2-连接管

      3-流量进口嘴

      4-叶轮

      5-叶轮轴架

      6-玻璃视

      7-显示器

      L-法兰间距

      H-显示器高度

      d-主体外径

      D-法兰外径

DAR流量显示器

技术参数

●连接方式及规格

连接方式:有法兰与螺纹两种连接方式

   格:法兰,DN15-100,标准,JB81-59

          螺纹,G1/2-2

●工作压力:0.25-0.6MPa

●介质温度:≤200

●主体材质

Ⅰ 类:碳钢  Ⅱ类: 不锈钢   Ⅲ类:铸钢  Ⅵ类:衬里

●法兰连接式显示器各种规格详见下表:



单位:mm

公称直径

15

20

25

32

40

50

65

80

100

L

230

230

230

260

260

260

300

300

320

H

120

120

120

130

140

149

163

180

200

D

58

58

68

68

94

94

124

130

150

选型标记



型号

规   格   代   号

内容

DAR





流量显示器


F




法兰连接

L




螺纹连接


DN



公称直径


a


工作压力:0.25MPa

b


工作压力:0.6MPa


材质:碳  钢

材质:不锈钢

材质:铸  钢

材质:衬  里

DAR -



      选型示例:DAR-F-DN32BIDAR型流量显示器,法兰连接,管路口径32mm,工作压力

0.6Mpa碳钢材质。

保管、使用与维修



● 流量显示器在安装前应保存在环境温度0-40℃相对湿度不大于90%的干燥通风的室内,且空气中不会有腐蚀气体。

● 流量显示器新装或维修使用时,应缓慢开启阀门,逐渐增大流量和压力,防止视镜玻璃和叶轮损坏。

● 流量显示器在使用过程中,应定期清洗,以便清除显示器中积存的污物,否则会妨碍叶轮旋转。

● 如果流量显示器损坏需要更换时,可拆下视镜玻璃,然后旋下叶轮端部螺钉,即可取出或更换指示

叶轮。如更换中间传动叶轮时,可旋下紧定螺钉,将转轴抽出后,中间的传动叶轮即可取出或更换。

订货须知



请注明型号、连接方式、管路口径、工作压力及温度、材质等。

特殊要求请另加说明

服务项目

1、 为用户提供技术咨询、选型指导、技术培训和维修服务。

2、 长期提供产品维修用零件。


相关标签: 流量显示器,流量显示器价格,流量显示器批发
