射频导纳物位变送器

所属分类：射频导纳物位变送器
点击次数：
发布日期：2020/08/29
更多
在线询价

详细介绍

概述：

LCT系列射频导纳物位变送器（以下简称变送器）是在吸收国外同类产品的先进技术、功能基础上而设计生产的物位测量仪表。其高可靠性能的传感器和独特稳

定的电路模块全部采用进口器件，它采用导纳测量法将被测介质的阻抗和容抗信息综合在一起，提高了长期测量可靠性、稳定性、灵敏性和精度，几乎能测量所有介质的物位，而不受传感器上挂料、温度、介质密度变化影响。可广泛用于石油、化工、冶金、电力、医药、食品、造纸、建材等工业领域的液位、料位、界面的

连续测量及油水含量分析，变送器将被测物位转换成4～20m ADC标准电流信号，可以与DDZ～Ⅲ型电动仪表及DCS集散控制系统配套使用，实现工艺流程的自动检测和自动控制。

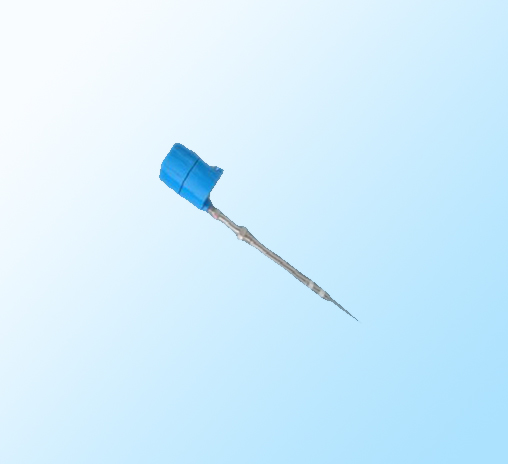

LCT-4射频导纳物位变送器

技术参数：

●量程：0.1～6M(杆式)

1～60M

●精度：±0.5%

●输出信号：4～20m A DC 二线制

最大负载电阻600Ω（24VDC时）

●响应时间：20ms

●环境温度：-40～+60℃

●介质温度：-180～﹢500℃

●电源电压：额定电压24VDC

最低输入电压18VDC

最高输入电压36VDC

●相对温度：≤85%

●工作压力：真空～32MPa

●电气接口：G＂内螺纹

●安装方法：¾"NPT 1"NPT螺纹

G¾" G1"管螺纹

可选1～4"法兰（公制式，ANSI标准）

●接液材料：316L；1Cr18Ni9Ti；

聚四氟乙烯；高温塑料；陶瓷

●防爆标志：Exdia Ⅱ BT4

●合格证号：1002163

配用安全栅：LB830S

本安型敷设电缆的电感，电容不超过2mH，0.8μf

▶产品型号

项目	型号	编号						内容
规格	LCT-4
变送器类型		1						模拟型变送器
变送器类型		2						智能型测量系统
结构类型			1					一体化结构：适用一般物位测量
结构类型			2					分体式结构：适用高温介质物位测量
探头特性			1					绝缘探头：测量导电介质
探头特性			2					裸极探头：测量非导电介质测量
探头类型				1				杆式探头：适用非导电介质测量
				2				缆式探头：适用深料仓介质测量
				3				筒式探头：适用低粘度液体测量
				4				笼式探头：适用高粘度液体测量
				5				双杆探头：适用非金属料仓介质测量
				6				杆式探头：适用导电介质测量
环境特性					P			适用普通应用场合
环境特性					O			适用防爆应用场合
安装方式						1		NPT螺纹安装3/4＂、1＂
						2		管螺纹安装3/4＂、1＂
						3		1＂法兰安装（DN25）
						4		2＂法兰安装（DN50）
						5		3＂法兰安装（DN80）
						6		4＂法兰安装（DN100）
压力等级							A	1.6MPa
							B	2.5MPa
							C	4.0MPa
							D	6.4MPa
LCT-24 □ □ □ □ □ □

注：为特殊类型定做传感器

选型示例：LCT-41113P2B

模拟变送器4-20mA输出，一体化结构筒式探头，测量普通场合导电低粘度液体，管螺纹安装方式，工作压力2.5MPa。

▶工作原理与结构

变送器由传感器、电子电路、外壳组成。电子电路应用电桥原理，由内部振荡器提供稳定的射频测量信号源，加到一个电桥电路，测量被测介质的阻抗变化，当容器中物位发生变化时，电桥输出正比于物位的电压信号，经解调器、放大器处理后，转换成与物位成线性变化的4～20ADC电流信号，远传至控制室，实现工艺流程自动控制。

LCT-4射频导纳物位变送器

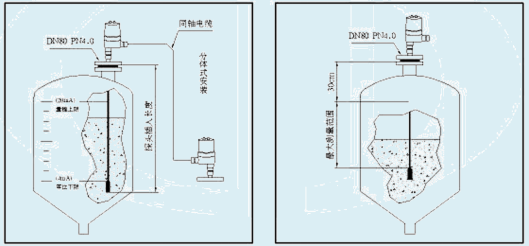

▶外形尺寸：

LCT-4射频导纳物位变送器

注：0.1～3M建议选用刚性探头，采用螺纹或者法兰安装。

3～60M建议选用缆式探头，采用螺纹或者法兰安装。

▶接线与调校

变送器出厂时所有参数已予调，但由于探头安装位置及物料特性等原因，变送器安装完成后，需要检查零点输出及满量程输出是否正确，如有偏差，进行如下校准。

１．电流表串接与变送器回路中

２．使被测物料升高于探头零位下限10mm处（参看安装示意图）

3．调节零点初调电位器（传感器接线面）,使电流输出约４ｍA DC左右，再调节零点微调电位器（普通型输出接线图），使电流输出为

4．使被测物料升至量程上限处（参看安装示意图）。

　５．调节量程电位器（输出接线面），使电流为精准20mADC即可。

注：承压密封容器可在零位下限处和量程上限处安装限位开关，辅助调节工作。

LCT-4射频导纳物位变送器

▶防爆安全使用注意事项

LCT系列射频导纳物位变送器，经国家仪器仪表防爆安全监督检验站检验认可，符合GB3836.1-83和GB3836.4-83国家防爆标准要求，产品防爆标ExdiaⅡBT4，用户在使用

产品时应注意下列事项：

1．仪表安装时，容器壁要可靠接地。本安型射频导纳物位变送器必须与LB830S齐纳安全栅配套使用，构成本质安全防爆系统。

2．本安系统接线（参看本安系统接线图）布线应尽量避免电磁干扰的影响，并将电缆分布参数控制在0.08μf和2mH以内。

3．安全栅的安装使用和维护应遵守安全栅的使用说明书。

4．变送器的安装，使用合维护应同时遵守中华人民共和国爆炸性危险场所电气安全规程（试行）。

LCT-4射频导纳物位变送器

▶安装：

LCT 系列射频导纳物位变送器，根据现场要求分为顶置安装方式和侧置安装方式，探头在所测物位的整段距离中必须垂直于容器地面。

1．探头距离仓壁或其它结构至少30㎝。

2．缆绳探头测量固体颗粒物料时，贮仓顶板必须承受被测介质的下拉力，介质对缆绳的最大拉力见表二。

３．缆绳探头测量固体颗粒物料时，建议使用栓紧环，使之承受横向力最小。

LCT-4射频导纳物位变送器

表二：10Ｍ直径贮仓对应介质及缆绳最大下拉力

介质	4mm缆绳		8mm缆绳
介质	缆绳长度M	下拉力/KN	缆绳长度M	下拉力/KN
小麦	10	1	20	5.2
聚丙烯	10	0.7	20	3.6
砂石	10	4.5	20	26
水泥	10	6	20	38

▶订货须知：

1．产品名称、规格、型号、工作压力

2．工作温度、防爆要求、测量范围

3．连接螺纹标准，法兰标准，是否配套安装螺母、法兰。

4．标明被测介质电导率，介电常数。
