磁致伸缩液位变送器

详细介绍

工作原理：

如图所示，变送器由不导磁的不锈钢管（侧杆）磁致伸缩线（波导）、可移动的磁环和电子部件等部分组成。

脉冲发生器产生电流脉冲即起始脉冲沿波导线传播，产生的磁场与磁环永久磁场矢量叠加形成螺旋磁场，产生瞬时扭力，使波导线扭动，在转换器（线圈）两端产生感应脉冲之间的时间差来精确地确定被测位移量。液位测量时，磁环被封装与浮球内。

MRU磁致伸缩液位变送器

▶技术参数

量程范围（mm）	150,300,500,800,1000,1200, 1500,1800,2000,2200,2500, 2800,3000（亦可根据用户要求定制）
输入电压	±15VDC或24VDC
输出形式液位信号速度信号	（用户可随意选择） 0～10V,0～5V, ±10V ±5VDC 或4～20mA 0～10VDC
非线性（±% FS）	0.05，0.03，0.02，0.01 300mm以下最大误差150um
重复性	优于0.002%FS
分辨率	优于0.002%FS
迟滞	优于0.002%FS
工作温度测杆电子部件	-40～120℃ 0～70℃
储存温度	-40～100℃
防爆等级	dⅡBT5
温度系数	0.007%/℃
满量程调整	20%FR
零点调整	20%FR
纹波低噪声环境动态测量	（150～3000mm）小2mVrms (频响10Hz@-3dB) (150～1600mm)小于6mVrms (频响100Hz@-3dB) (1600～3000mm)小于10mVrms (频响100Hz@-3dB)
测杆	304SS不锈钢，可承受34MPa压力
电子外壳材料	AISI304不锈钢
电缆	长2.8mm（标准）

传感器接:

接线前注意事项：变送器的屏蔽电缆线必须尽量避开大功率电源、射频信号源和其它有噪声的传输线等。电缆的屏蔽线必须完好无断线，并接到二次仪表地端；不要将屏蔽线接到变送器的任何部分，也不要将变送器的螺钉与地或其它电接点连接。对特殊应用，可以加接瞬态仰制器或滤波器等。

变送器的引线方式为九芯屏蔽电缆，用户可以根据各自的应用需求灵活选择输入、输出和零点、

满量程位置。电源的地线可以和信号地线短接。

磁致伸缩液位变送器的电压、电流、速度、模拟输出信号都可通过反向开关使其零点和满量程的位置对调。当为标准方式时，零点位于变送器的上端，满量程位于变送器的末端；当为反向方式时，

零点和满量程位置相反，这种功能通过将橙色线的不同接法得以实现。

标准方式接线：直接将橙色线接到电源正端红色线上或将其不接包好。

反向方式连接：直接将橙色线接到电源负端黑色线上。

MRU磁致伸缩液位变送器

▶危险场合液位测量安装

变送器可用于易燃、易爆、腐蚀性液体等场合；变送器的电子部件防溅但不可侵没，切不可让位侵至六方形基座上方。建议选用FK-1安装组件。

1、用紧固螺母¾″-16UNF-2A将变送器安装支架（可为圆孔或螺纹）孔固定在变送器上。

2、将浮球穿入测杆，浮球的南极朝向六方基座。

3、距末端19.05mm处用内六角扳手将锁紧球固定好

4、确定零位或满量程。

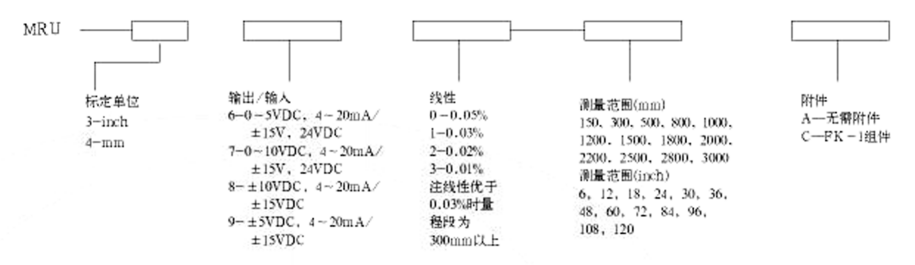

▶产品选型

MRU磁致伸缩液位变送器

▶选型举例

如订货为MRU-470-0500CS表示输出0～10VDC,4～20mA,供电为24VDC或±15VDC。测量范围0～500mm,线性0.05%，用FK-1安装组件，用于液位测量的磁致伸缩液位变送器。

FK-1 安装组件单位：mm

MRU磁致伸缩液位变送器

所属分类：磁致伸缩液位变送器
