一、产品概述


LJDJ型智能电接点双色水位计是我公司生产的智能型仪表由显控仪和测量筒配套组成测量筒上的电接点安装位置与控仪的发光管显示位置对应控仪在控制室显示水位计状态并在水位异常时进行声光报警和连锁控制。该仪表可广泛用于锅炉、水箱等各种不同压力、温度的水容器上。

本仪表具有性能稳定、工作可靠、维修方便等优点。本仪表主要有以下功能:

1、数码管和发光二极管两种显示方式。醒目直观的显示水、汽位置发光二极管绿色为水相红色为气相数码管显示的水位数字与发光二极管显示的水位刻度读数一致。

2、能在各种水质环境中工作根据测得的水、汽阻值任意设定临界值。

3、具有为四点水位超限报警功能设上、下限各二点。上限为高H、高HH、下限为低L、低LL由用户任意选用。测量点越限报警时面板上指示灯闪光报警同时继电器具有常开触点输出供外直接使用。

4、对四点水位界限位置值可根据用户实际需要设置。

5、具有4—20mA信号输出供用户外接记录仪或计算机用。

6、采取了抗干扰措施能克服线路多传输距离长带来的各种干扰。

7、可选配自备电源。



二、技术参数


1、电源电压:220V  ±10%  50Hz/60HZ

2、二次表工作环境温度:-10~45℃相对湿度≤85%

3、继电器输出接点容量:220V、3A

4、整机功率:≤10W

5、开孔尺寸:76mm×151mm

6、工作时间:连续运行



三、测量筒的结构和功能


1、工作压力:0-22Mpa

2、工作温度:0~540℃

3、测量筒中心距:67mm或按用户要求制造

4、测点位置:0、±15、±30、±50、±75、±100、±150、±200、±250、±300(或按用户要求)

5、测量筒外形尺寸:高×长×宽=(中心距+298)×370×290

6、测量筒的结构组成见图一其各功能如下:






(1) 汽联管与锅炉上部汽相部分相连接

(2) 水联管与锅炉下部水相部分相连接

(3) 排污管在清洗测量筒时排污用

(4) 电极、用于检测水、汽位置

          本产品采用压入式电极其性能如下:

          a.工作压力≤30MPa;工作温度≤650℃;绝缘电阻>148MΩ

b.型号:TG31812一115

(5)联接型式:采用焊接水、汽、排污联管均为ф28×5/20G管。(若法兰联接请用户提供法兰标准、通径、压力等级数据;如需配对法兰需提供锅炉水、汽联管的外径及壁厚)或按用户要求制造。



四、工作原理




由于液态水和汽态水的导电性能差别极大
以发电厂锅炉汽包为例一般水阻在几十KQ汽阻在1MΩ以上测量筒的作用就是将水位的高低通过电接点阻值的变化转换为电信号送至二次仪表进行运算和逻辑判断最后以发光二极管和数码管准确显示水位值。

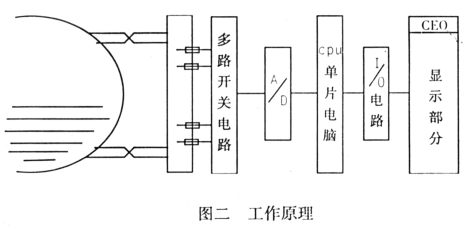

如图二所示多路开关电路将各点电接点的电阻值信息分时选通转换成电压信号送至A/D转换器变成数字量由单片电脑采样后经运算得出相应的电阻值和预先设置的临界值进行比较。大于临界值的接点处于汽中CPU通过I/0电路点亮红发光二极管小于临界值的接点则点亮绿色发光二极管红、绿交界处即为水位同时数码管直接显示水位值。





五、安装和操作使用


     测量筒和电极的安装

    (1)测量筒在安装前必须用清洗剂清洗去除油污和铁屑。

    (2)测量筒必须垂直安装。

    (3)测量筒和被测容器用汽水连通管相连接中间装一定规格的阀门以使更换电极。

    (4)电极安装时需在螺纹处涂上少许石墨油密封平面处垫上紫铜垫片缓缓压紧到不渗水为止出厂时电极已安装好并经水压试验合格。

    (5)电极连续使用半年后应更换一次。

    (6)运行中测量筒应定期排污、消洗防止电极结垢从而延长使用寿命确保测量准确可靠。

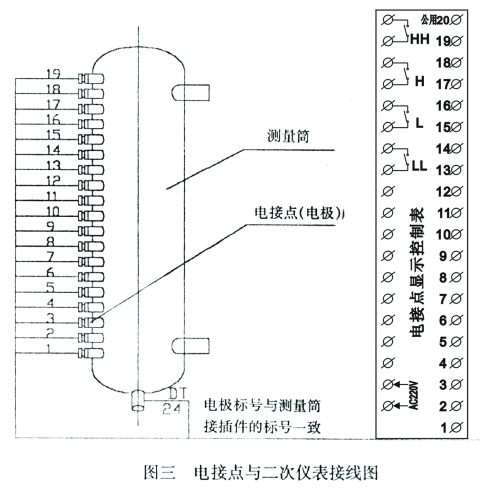

 (7)电极与二次仪表连接时按图三接线导线与筒体壁应保持一定距离。


2、显示仪表的安装

数码显示  用数字显示水位值,与模拟显示对应。

模拟显示  由二排红、绿发光二极管组成,模拟水位高度。

水位刻度  由一组数字组成,指示水位值。

上限HH报警灯    当水位达到上限HH位置时,该红灯发出闪光告警。

上限H报警灯      当水位达到上限H位置时,该红灯发出闪光告警。

下限L报警灯      水位低于下限L位置时,该红灯发出闪光告警。

下限LL报警灯     水位低于下限LL位置时,该红灯发出闪光告警。



六、设置方法   参见说明文件

按线路先做一块开关板,Al~A19,DT引线接至2CA-24插头,接线排列与2CA-24插座对应。Az-14JZ插头接通电源,接通开关板信号,具体校验如下:

    ①显示单元性能检查

    各路信号开关Kl-K19置于断开状态,此时发光二极管全部红灯亮,数码显不“-----”。当Kl-K19逐点接通,对应的绿发光二级管应逐点点亮,同时数码显示数字与刻度相吻合。操作时接点信号应顺序接通、断开。

    ②逻辑控制与报警性能检查

逐一接通或断开Kl-K19,到达或低于报警点位置时,对应的报警指示灯闪光告警,同时,对应的继电器动作,输出该组触点。当接点信号全部断开——模拟无水时,一高报警信号接通,对应的高报警指示灯不闪光告警。继电器触点无输出;当接点信号全部接通——模拟满水时,一低报警信号断开,对应的低报警指示灯不闪光告警,继电器触点无输出。

③电流信号输出检测(根据用户要求选配)

若用户要求有信号输出,校验时可用电流表量2CA-24插座的21、22序号。如要4-20mA信号,则开关全部断开时为4mA,全部接通时为20mA,根据用户自己的测点数据理论算出第测点的电流输出量,再与量得的实际电流输出量对照是否准确。

上术检查全部正常后,即可投入使用,其外部接线参照图二及2CA-24、AZ-14JZ插座接线排列。

    (1)显示仪表的操作和使用

①正确设定临界值

本显控仪经优化设计已经将水阻范围设计50-500K以内,并能有效防止滴液引起的液位波动。

    (仪表安装完毕,接通电源后,先测量水,汽阻值,根据现场的水、汽阻值,设定临界值。例:测得水阻150K以下,汽阻是990KΩ,那末临界值就设300K左右(比水阻大,比汽阻小)。具体设定如下:

    连续按二下试测按钮,再把加1按钮和确认按钮同时按下,数码显示“-200“(原定的临界值),若不够大,可按加1按钮至“-300” ,然后按确认按钮,300KΩ的临界值就设定完毕,仪表自动进人正常工作。)

②修改报警点位置

报警点设置方法 [报警点设置:要求输入该点的相对高程(如150)具体操作方法如下]

按下表面板键盘里右方向键的同时点SET键;数字窗口显示HH代码,再点SET 键、 进入上上限报警点数据设置程序。此时按右方向键可以选择要修改的数字位,选中后该位闪动。 按上方向键 循环调节该位数据;调节满意后、再按右方向键可以循环选择要修改的数字位,依次修改后按SET转入H(上限)报警点设置程序, 调节方法与上述方法相同;同样方法依次设置L(下限)、LL(下下限)报警点数值,完成后按SET退出设置程序。仪表自动存储报警点数据。



七、订货须知

1、本公司生产电接点水位计适用于下面工作条件

    (1)工作压力≤22MPa      工作温度≤540℃

    (2)两测点问最小距离≥15mm

    2、用户订货时应提供的技术参数

    (1)中心距

    (2)工作压力

    (3)工作温度

    (4)水位计零点至水管中中距离H

    (5)测点分布数据及报警点位置

    (6)接形式

3、供货范围

测量筒(含电极)、二次表(若需电缆线、阀门请在合同中注明,另行计价)。
