一、概述
电加热器是我公司研制生产的新型加热设备，该设备由电加热器和控制系统两个部分组成。发热元件采用不锈钢无缝管做保护套管，高温电阻合金丝、结晶氧化镁粉，经压缩工艺成型，使电加热元件的使用寿命得以保证。控制部分采用先进的数字电路、集成电路触发器、可控硅等组成可调、测温恒温系统，保证了电加热器的正常运行。
二、结构原理

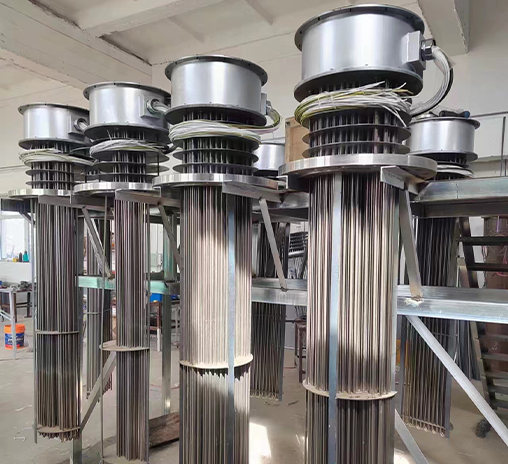

本产品的原理是将电能转化为热能，以电热丝为载体，电热丝穿入钢管并填充绝缘导热材料，做成多支电热管，组装成电加热器。电加热器是由多支管状电热元件等几部分组成。管状电热元件是在金属管内放入高温电阻丝，在空隙部分紧密的填入绝缘性和导热良好的氧化镁粉，并经压缩工艺成型。加热器采用管状电热元件做发热体，具有结构先进，热效率高，机械强度好，耐腐耐磨等特点，能使介受热均匀。
电加热器的功率范围可从10~450KW不同设计，分多种型号。特殊要求可单独设计。根据功率要求，加热管根数从数个至数十个不等，常规接线为一路三相380V，也可分为两路接线，两路控制，即主加热组和保温加热组，特别要求的可将主加热组分成多个接线单元，配合控制柜，能巡回检测每个单元的工作状态。
三、主要技术参数
1.电源电压：380VAC；
2.额定功率：10~450KW；
3.环境温度： -20~50℃；
4.相对湿度：周围空气相对湿度不大于90%（环境温度为25℃时）；
5.加热管材质：S30408；
6.电阻丝材质：0Cr25A15;
7.接线方式：三角形、星形
四、控制柜的控制工作原理
控制柜采用数显温度调节仪（可控硅）,集成电路触发器,测温元件组成测量调节控制回路，在电加热器加热过程中，测温元件将电加热器出口温度电信号送至数显温度调节仪进行放大，比较后显示测量温度值，同时输出电信号,控制电加热器各组的工作状态,实现出口温度可自动调节的功能.
五、安装与使用
1、打开包装，检查所有部件是否齐全，并确认设备无损伤。
2、根据设计图纸，确定安装位置，并确保符合安全规定。
3、按照说明书组装设备，确保每个部件都正确安装。
4、连接电源，确保线路连接正确，确保各组阻值相同。并紧固所有螺母。
5、打开设备电源，检查设备是否正常工作。

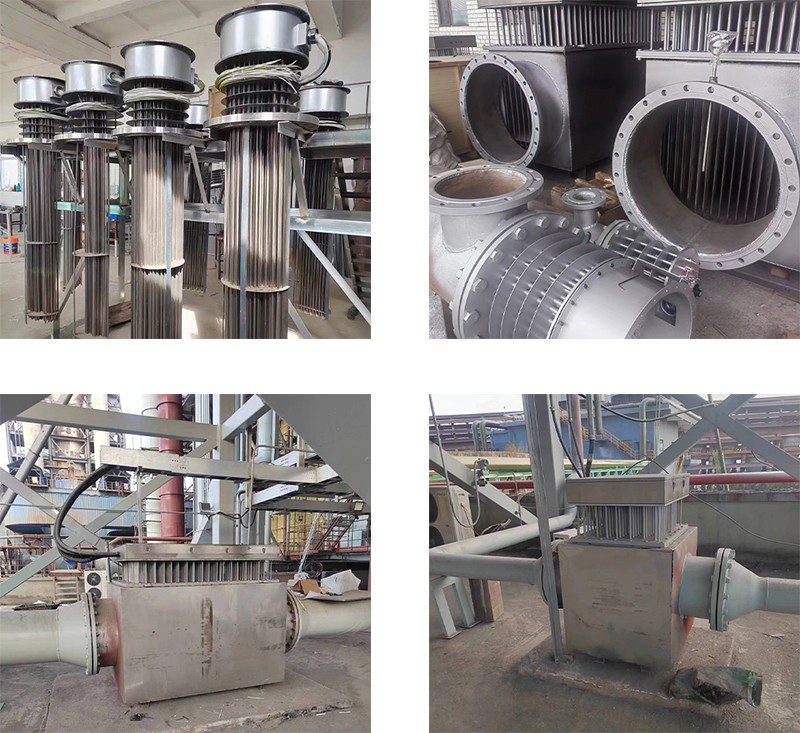

安装电加热器时，因进口与出口两端重量可能不平衡，吊装前一定要注意不得碰撞和重击，以防壳体变形漏气。控制柜应安装在干燥通风便于操作的地方，电加热器外壳控制柜外壳应可靠接地，空气电加热器应水平安装底座，螺母要拧紧，使其稳固，本体与外接管道安装时，应注意进出口方向，安装测温元件时应区分正负端接入控制柜接线端子的正负对应处，加热器在使用前应测量电源接入端子与金属外壳的冷态绝缘电阻，不得低于50MΩ，使用环境相对湿度不大于90%，电源线的输入端应牢固可靠，不得松动，使用前应首先检查电源线测温元件输出连线是否正确，控制柜元器件螺丝是否松动损坏，如有异常及时拧紧或更换，根据铭牌所标加热器功率及接线单元选择适当的电缆及线鼻，再按标记或图纸与控制箱连接，外壳应有效接地，接线完成后，应仔细检查每个紧固螺栓是否紧固。在检测对地绝缘是否良好，整体绝缘大于1MΩ才能投运，安装测温探头（热电偶、热电阻）时，要理顺补偿导线，防止短路和开路。确认无误后可通电试车。
电加热器也可以加热空气，安装在露天场所使用，但要做好保温和防雨，工作电压不得超过额定电压，空气进口应有过滤装置，以防止空气中杂质对电热元件造成损坏，风机的流量和压力应符合电加热器设计规定要求，电加热器不得脱离温控设备单独运行，不得脱离风机超高温运行。
六、调试流程指导
1、确认设备已经正确安装，并且能够正常启动。
2、检查设备的各项参数设置，确保符合实际需求。
3、测试设备的各项功能，确保能够正常运行。
4、调试完毕后，对设备进行测试验收，并填写验收报告。
七、运行操作
1、使用设备前，应了解设备的安全操作规程，并遵守相关规定。
2、操作过程中应保持稳定的工作状态，避免过度疲劳或情绪波动影响操作安全。
3、运行前，检查设备是否正常工作，确保电源线是否连接良好。确保所有螺母无松动。
4、按照操作规程进行操作，不可频繁开启，避免误操作导致设备故障。
5、定期对设备进行维护保养，确保设备长期稳定运行。
6、运行过程中，注意观察设备的各项参数，发现异常及时处理。
八、维护与检修
1、定期检查设备的各项部件，螺母，确保无损坏或老化现象。
2、清洁设备表面，保持设备整洁卫生。
3、定期对设备进行性能测试，确保设备性能良好。
4、对设备进行保养时，应遵循制造商的推荐和指导。
定期检查温控仪和测温电偶及补偿导线，以保证测量和控制温度的准确，定期检查法兰螺丝和密封垫圈，以保证电加热器本体的气密性，电加热器电热元件内的氧化镁吸湿性强，若因长期放置或停机，其绝缘电阻低于1MΩ时，应卸下电热元件，放入250度的烘房中，烘干若干小时，待绝缘恢复后再装机使用。
九、故障排查手册
1、发现设备故障时，应立即停止使用，并查找故障原因。
2、根据故障现象，进行故障排除。
3、如果无法排除故障，应联系专业技术人员进行检修。
4、故障排除后，应重新测试设备的性能，确保设备正常运行。
检修或更换配件时，应由专职人员操作或与生产厂家联系。
特殊订购的产品本说明书可能未尽说明，请参照订货合同。
