概述：

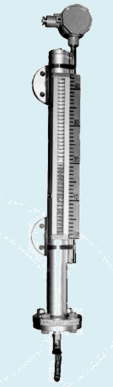

UHZ型磁浮子液位计是以浮子为测量元件，通过磁耦合将液位的变化传递到指示器，使指示器能清晰的指示出液位的高度，液位计配有液位报警器和液位变送器。报警器可实现液位的上下限控制及极限报警，液位变送器可将液位的变化转换成4～20mA DC电流信号。液位计适用于大型贮槽、球罐等容器，各种液位的测量和控制。液位计的报警器、变送器具有防爆功能，故适用于各种有腐蚀、有毒、易燃、易爆等场合。


工作原理 :

UHZ型磁浮子液位计分为基本型、液位报警器及液位变送器三部分。液位计是按阿基米德定律和磁耦合原理制造而成。当测量管内的浮子随液位的变化而上下移动时，通过磁耦合作用，驱动显示器内的翻板转动，清晰的指示液位的高度。从而达到测量液位的目的。液位报警器是根据磁钢的特性，带动报警器内干簧管，使其闭合或断开，使报警器按液位计设定值动作，而达到液位的极限报警和控制。

液位变送器有二种类型供用户选择：一种是由基本型内浮子的磁钢吸合变送器内的干簧管，将其液位的变化转换成DC4-20mA标准电流信号，实现远距离控制或显示。

另一种是由本公司独创的UHA型耦合液位变送器，当浮子随液位变化时，通过磁耦合原理，带动变送器内的磁敏元件动作，再经转换电路，使其液位转换成相应的4-20mA标准电流值。

▶技术参数

基本型

●测量范围：300～1600mm

●指示误差：±10mm

●公称压力：2.5、4.0、6.4、10.0、15.0、25.0MPa

●公称通径：DN20、DN150（PN2.5通用于顶装式）

●介质温度：≤350℃

●介质密度：≥0.45g/㎝³

●界面介质密度差：≥0.15g/㎝³

●介质粘度：≤1500P

●接液材质：1Cr18Ni9Ti 304、316L、ABS、衬F46

●夹套接头：ZG1/2＂外

报警器

●触点容量：DC24V 0.3A

●输出形式：常开：常闭

●防爆等级：ExdⅡCT6Gb

●出线口：M20×1.5（内）

变送器

●测量范围：0～6000mm

●精度：±10mm

●输出信号：DC4-20mA（二线制）

●负载阻值：≤600Ω

●电源电压：24VDC

●出线口：M20×1.5（内）

●防爆等级：ExdⅡCT6Gb

●防爆证号：8160301

UHA型

●测量范围：300～8000mm

●精度：±10mm

●输出信号：DC4～20mA（二线制）

●负载阻值：≤600Ω

●电源电压：24VDC

●出线口：M20×1.5（内）

●防爆等级：ExdⅡCT6Gb

●防爆证号：8160301


▶安装、使用须知

●测量管内不允许有焊渣、导磁性物质及其它杂质存在。

●浮子装入测量管时要注意浮子标明的方向，切勿倒置。

●液位计使用时应避免液体急进入测量管，以防止显示

器内翻板发生紊乱。

▶安装使用


▶订货须知

●请按选型标准认真填写

●请注明介质密度、介质温度、压力、接液材质，没有要求按1Cr18Ni9Ti供货。

注：如需防爆请另注明。

▶选型标记

型号	规格编码							内容
UHZ（UHA）-								磁浮子液位计（耦合液位变送器）
	0							工作压力：常压
	1							工作压力：2.5MPa
	2							工作压力：4.0MPa
	3							工作压力：6.4MPa
	4							工作压力：10.0MPa
	5							工作压力：15.0MPa
	6							工作压力：25.0MPa
		5						工作温度:-196～-80℃
		4						工作温度:-80～0℃
		3						工作温度:0～120℃
		2						工作温度:120～200℃
		1						工作温度:200～350℃
			H					标准型
			B					夹套型伴热接口:ZG1/2＂外螺纹
			D					地下槽型
			X					悬挂型
			G					LED发光
			E					其它特殊型式另外说明
				-
					L			测量范围(中心距):数值mm
						S		上限报警
						X		下限报警
						B		上、下报警
							M	配远传变送器（干簧管式）
UHZ（UHA） -- □ □ □ -- □ □ □
