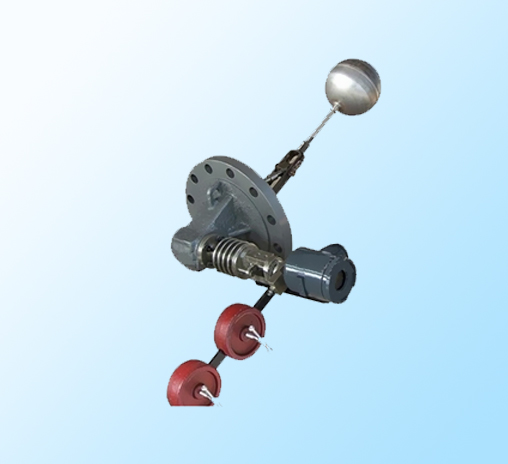

概述:
UQD系列电动浮球液位变送器是DDZ-Ⅲ型电动单元组合仪表中的一个变送单元。它具有结构简单,
调试方便,可靠性号,精度高,体积小等特点。它采用4~20mADC标准二线制传输方式。可与输入信号为4~20mADC的国内外电动仪表及散控制DCS系统配套使用,也可以作为机动式仪表自控。
该系列变送器直接安装在各贮槽设备上。特别适用于炼油厂的热重油(温度≤450℃)、压力≤4.0MPa)粘稠脏污介质、沥青、含蜡等油品以及易燃、易爆、有腐性等介质的液位(界面)连续测量。可广泛用与石油、化工、冶金、医药等工业领域。
工作原理:
变送器有测量、转换和电流放大两部分组成。液位的变化由浮球测出,通过轴将浮球的位移转化
成角位移,再由转角变送器转成液位变化成比例4~20mA DC标准信号,实现远距离传送,达到自动
检测和控制目的。
技术参数:
供电电压:24VDC
输出信号:4~20mA DC
负载电阻:≤600Ω
●工作温度:-40~450℃
●工作压力:4.0MPa
●使用环境温度:-40~80℃
●环境相对温度:≤95%
●测量精度:液位1.5%F.S 界面2.5%F.S
●浮球最大运行角度:35°
●介质密度:≥0.4g/cm³(密度差≤0.1g/cm³需注明)
●电气接口:M20×1.5内螺纹
●防爆标志:diaⅡCT5
●法兰连接标准:JB/T82.2-94 DN250 PN4.0MPa凸面
(用户设备按相应标准凹面法兰配用,还可按用户要求标准制造。)

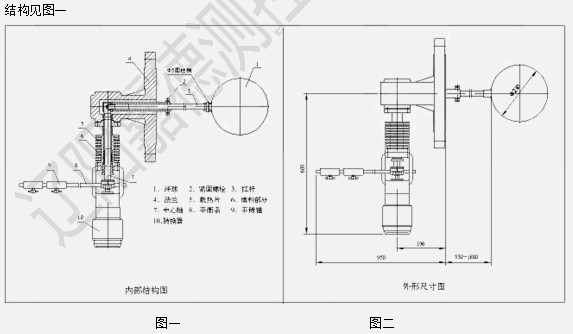

●外型尺寸见图二
▶型号规格
型 号 | 规 格 编 号 | 内 容 | ||
UQD-99 | 电动浮球液位变送器 | |||
Ⅰ | 法兰材质ZG25 | |||
Ⅱ | 法兰材质1Cr18Ni9Ti | |||
A | 测量液位 | |||
B | 测量界位 | |||
1 | 测量范围:400mm | |||
2 | 测量范围:500mm | |||
3 | 测量范围:600mm | |||
4 | 测量范围:700mm | |||
5 | 测量范围:800mm | |||
6 | 测量范围:900mm | |||
7 | 测量范围:1000mm | |||
8 | 测量范围:1100mm | |||
9 | 测量范围:1200mm | |||
UQD-99 □ □ □ |
选型举例:UQD-99 I A2,电动浮球液位变送器,测量液位,测量范围0~500mm,法兰材质ZG25.
测量范围与杆长对照表
测量范围(mm) | 杆 长(mm) |
400 | 550 |
500 | 716 |
600 | 883 |
700 | 1049 |
800 | 1215 |
900 | 1381 |
1000 | 1548 |
1100 | 1714 |
1200 | 1880 |
▶调试方法
变送器出厂前已按用户要求调试好,机械点的位置都较合适,一般情况下不会出现大的变化。但经
过长途运输或长期库存后在安装使用前和仪表大修时,需对仪表的主要性能进行检查好调试。
▶调试步骤
●将整个变送器按图一所示安装后,固定在检验用的支架上。
●检查并调整浮球、平衡锤,使浮球连接杠杆与平衡条在同一平面上,且转动灵活自如。检查各部位螺钉是否松动,并重新加以旋紧。
●按图三所示的方式接好调试设备,并接通电源。将浮球放在模拟液位的零点位置上,调节零位电位
器,使输出电流为4mA。然后再将浮球放在模拟液位的满量程位置上,调节量程电位器使输出电流为20mA,然后按全量程0、25%、50%、75%、100%,拾输出电流分别为4、8、12、16、20mA DC,这样来回反复调整几次,直到满意为止。
●相对密度的调整
变送器用测量不同密度的介质液位时,可调整平衡锤在平衡条上的位置来实现。这个调整工作可在试验室进行,也可安装在容器上后靠经验进行调整。其调整的最佳状态是液位变化时,浮球上下浮动灵活自如可靠。
接线示意图 安装示意图
▶安装要求
●变送器为基地式仪表,直接安装在容器的侧壁上。见图四、图五。
●安装为法兰连接,变送器凸面法兰(A法兰)。用户自配凹面法兰(B法兰)
●变送器安装结束后,应和容器一起进行耐压试验。
●变送器和中心支撑密封轴分左侧安装和右侧安装,故在订货时应根据实际情况选择。
●防爆产品必须按防爆规程进行操作。
●本质安全型变送器系统接线见图六。
图五 安装图 图六 接线图
▶订货须知
●型号、规格及测量范围。
●介质温度、压力及密度。
● 防爆要求,安全栅是否供应。
●是否附件配套(B法兰、螺栓、垫片)。
●材质要求。
