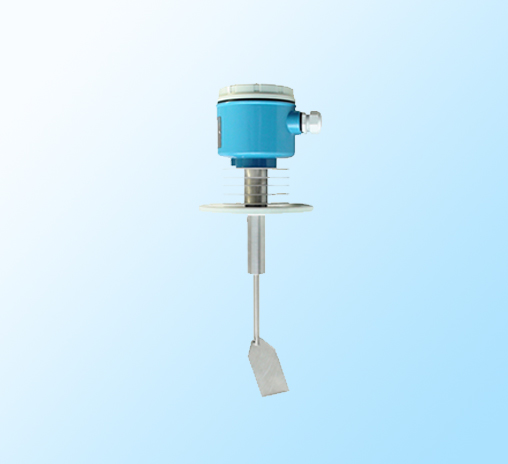

阻旋式料位计

详细介绍

概述 :

UJL－3A型阻旋式料位计广泛用于工业生产过程中物料料位的控制和报警。比如：石化、化肥、建材、冶金、采矿、煤粉、塑料、陶瓷、电力、环保等工业部门。

料位计结构紧凑，体积小，重量轻，输出接点容量大，工作安全可靠安装使用维修方便，有耐蚀、耐热和防尘性能，是一种理想的物料控制仪表。


工作原理 :

料位计的叶片由一低速同步电机驱动。在叶片未触及物料时，同步电机驱动叶片以每分钟5转的速度不停地转动。一旦触及物料时，叶片的转动受到阻挡，于是

过负载检测机构动作，便立即发出通断开关信号，控制给料装置或报警的同时，切断电机电源，使电机停止转动。当物料料位下降后，叶片失去阻挡，过载检测机构在弹簧作用下回到原来位置，微动开关也恢复到原来状态，电机电源被被接通，叶片又开始自由转动。

作为料位下限控制时，讯号的动作原理亦同样如此。


技术参数:

●被测物料为干燥的粉状，颗粒状

●物料温度：a、常温型≤60℃

b、高温型≤300℃

●供电电源：220V AV 50Hz

●叶片转速：5转/分

●功率消耗：4W

●输出接点容量：250V AC 5A

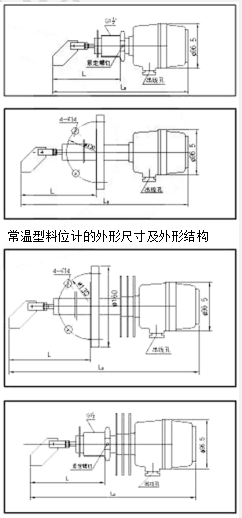

●安装型式：螺纹连接G1＂或法兰连接

无特殊要求，探料长度L为150。

所属分类：阻旋式料位计
