概述:
声波清灰器是通过产生一个带有一定能量的声波,抵消浮游在空气流中灰垢的聚积力或表面粘附力,以阻止其相互之间结合一硬层;主要由声波发生器,声导管及相应管路系统等组成。适用于各种除尘设备,储料仓和易形成粉尘挂料、堆积、流通不畅的场合,清除各种积灰体表面灰尘、挂料、架桥或堵塞。
工作原理:
声波清灰器以压缩空气为动力源,使压缩空气流经金属膜片和其它声波发生组件产生特定低频、高能量声波,声波在被清理设备气体煤质声场中谐振传播,牵动气体煤质中的灰尘粒子同步振动,并周期性改变积灰边界层的纵向压力梯度,在声波振动及疲劳反复累计作用下,使微小的灰尘粒子难以靠近积灰表面或使沉积在积灰表面灰尘破坏而剥离,从而达到清除积灰的目的。
(如图1、2所示)
清灰原理 :
声波清灰技术主要是依靠低频声波在设备内部传播时,通过声波场的运动方式,向四周全方位传递声波能量,脉动作用于积灰,使之受到交替的受压和受拉的作用,实际上就是靠声振荡和声疲劳达到清灰的目的。
声振荡的作用是阻止灰尘沾附在积灰物体表面上,声疲劳的作用是使沾附在积灰物体表面上的灰尘通过疲劳而与积灰物体表面剥离。
结构特点:
●没有任何在高温等恶劣条件下转动的零部件,工作性稳定可靠,能针对高温区工作,寿命长。
●声波清灰器是共振发声,气声转换效率高。
●作为发声器的动力介质是压缩空气,价格低廉。
●清灰过程中对人体及设备无损伤,属于环保产品。
技术参数
SBQH-1 | SBQH-1W | SBQH-2 | SBQH-2G | SBQH-3-L | SBQH-3-M | SBQH-3-H | SBQH-4 | SBQH-4G | SBQH-5 | SBQH-5G | ||
基本频率(Hz) | 75-90 | 100-120 | 125-145 | 160-250 | 250-280 | |||||||
声强出口处(dB) | ≥147 | ≥145 | ≥145 | ≥145 | ≥150 | |||||||
工作温 度(℃) | N | ≤350℃ | ||||||||||
H | 350℃≤t≤650℃ | |||||||||||
供气气源(MPa) | ≥0.7 | |||||||||||
工作气源压 力(MPa) | 0.3-0.7 | 0.4-0.7 | ||||||||||
耗气量 (m³/min) | 2.95 | 1.7 | 2 | 2.95 | 1.5 | |||||||
声波作用范围 | 一般作用范围直径D≤6M,长度L≤15M,它取决于清灰器型号及材料仓结构 | |||||||||||
声能器材料 | 发声体材料为不锈钢,膜片材料为钛合金 | |||||||||||
参考重量(Kg) | ≤87 | ≤76 | ≤68 | ≤33 | ≤50 | ≤54 | ≤24 | ≤65 | ≤21 | ≤48 |
型号规格
型 号 | 说 明 | |||||
SBQH- | ◆ □ □ □ □ | 声波清灰器 | ||||
基本频率 | 1 | 75-95 | ||||
2 | 100~120 | |||||
3 | 125~145 | |||||
4 | 160~250 | |||||
5 | 250~280 | |||||
结构形式 | 1 | W | 弯扩声筒 | |||
2 | G | 带有管状导波管 | ||||
3 | L | 开口尺寸200×240 | ||||
M | 开口尺寸380×416 | |||||
H | 开口尺寸410×780 | |||||
4 | G | 带有管状导波管 | ||||
5 | ||||||
工作温度 | 工作温度≤350℃ | |||||
H | 工作温度350℃≤t≤650℃ | |||||
扩声筒材料 | T | 碳钢 | ||||
B | 不锈钢 | |||||
安装方式 | A | 焊接安装 | ||||
B | 法兰式安装 | |||||
C | 吊装 |
注:工作温度350℃≤650℃扩声筒材料采用耐热合金钢,t>650℃时另订,最高温度1000℃。

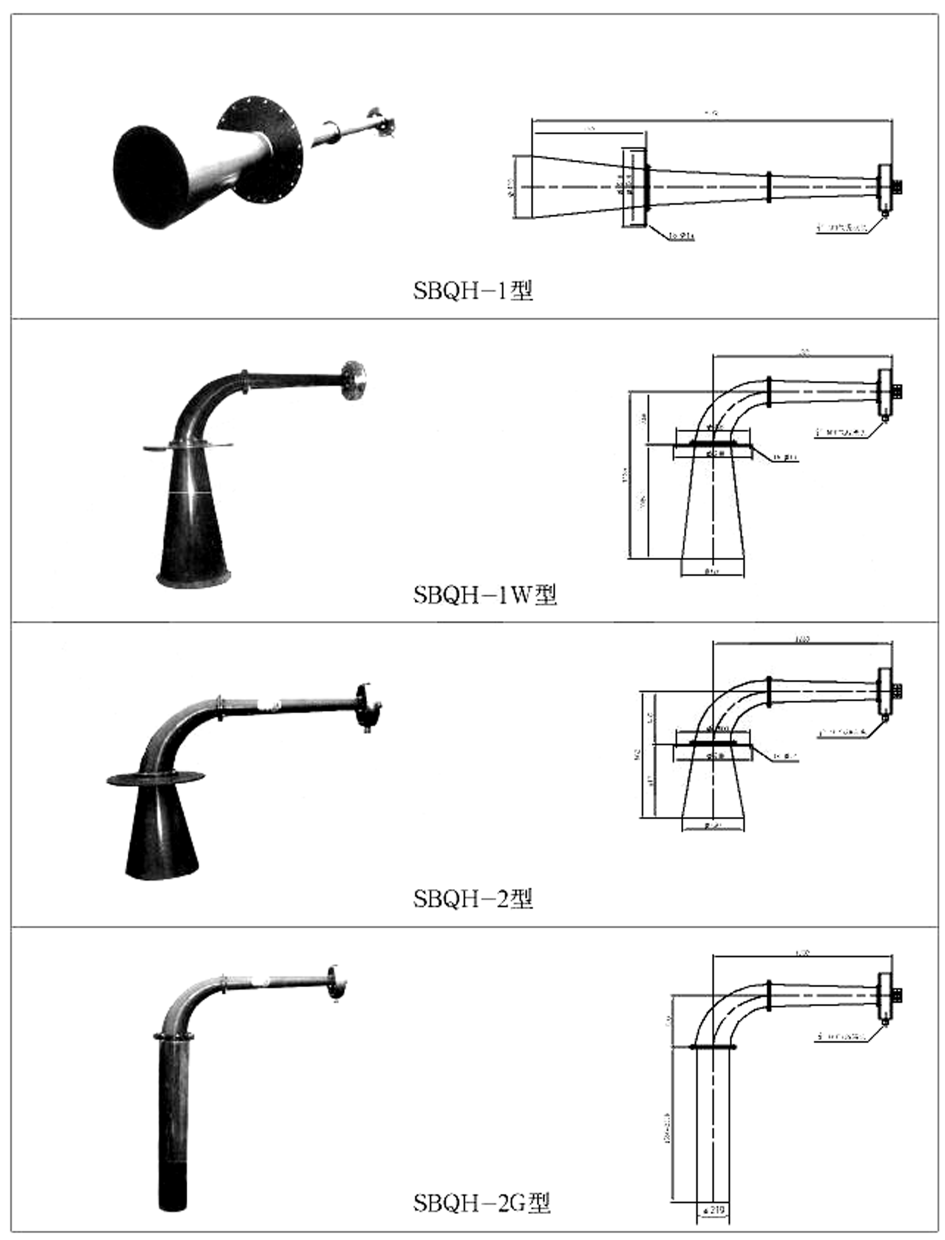

▶外形尺寸
▶外形尺寸
