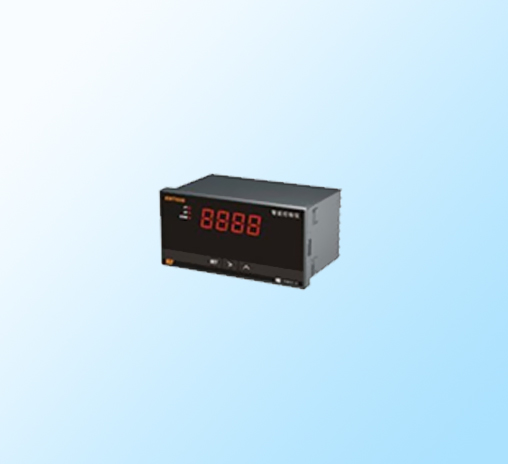

SDK-2系列显示控制仪

概述:

SDK-2系列LED光柱,数字显示控制仪是我公司和高校协作,在结合我国国情并吸取国外仪表优点的基础上研制而成。它与各种线性变送器配合,可用于石油、机械制造、热处理、轻工等行业实现对压力、温度、液位等各种工业参数的指示、调节或自动报警。

本仪表具有以下特点:

显示形式有数字显示、光柱显示和光柱、数字同时显示三种。光柱、数字同时显示使仪表既有趋势指示,又有数显表精度,清晰直观。

可带有变送模拟量输出和直流24V恒压输出,便于接记录仪和二线制变送器。

可带有变送模拟量输出和直流24V恒压输出,便于接记录仪和二线制变送器。

采用LED光柱指示,响应快、无惯性、耐振动、寿命长、可靠性好。

显示直观醒目,色彩丰富,LED光柱采用进口高亮度管芯制成,LED管芯有橙红、黄绿、橙黄等多种颜色,可组和成各种颜色的光柱。1%分辨率,性能稳定,亮度均匀。

测量值和设定同时显示于面板,一根光柱为测量值,另一根光柱为上限设定值和下限设定值,中间暗带为安全工作区域,当测量值超出安全区域即报警,所以对过程监视特别有效。

工作原理

SDK-2系列显示控制仪由LED光柱显示器、LED数字显示器和稳压电器、电压比较器等外围电路组成。显示器完成指示功能,电压比较器完成控制功能,经过继电器输出参与系统控制。变送输出标准模拟直流信号供用户作其它用途。

▶技术参数

输入信号:4~20mA

显示基本误差:

数字显示±(0.5%F.S+1d)

其中F.S为仪表测量量程,1d为显示表末位一个字所表示的值。

光柱显示±(1%F.S±1d)

1d表示一根线,光柱指示刻度用百分数(也可由用户指定)。

显示方式:3 1/2位0.5〞LED数码管;101线LED光柱和3 1/2位0.36〞LED数码管同时显示。

模拟量输出基本误差为输出量程的0.5%。

   0~10mA(负载1KΩ)     4~20mA(负载250Ω)

   0~5V(负载1KZΩ)      1~5V(负载1KΩ)

设定范围:0~100%

设定误差:1%

报警方式:LED发光二极管指示及继电器触点输出;

安装形式:仪表盘装

SDK-2系列显示控制仪

型号规格

型 号

规    格    编    号

    内              容

SDK-2


光柱、数字显示控制仪


0


数字显示

1


光柱显示

2


光柱及数字显示


1


上、下限报警

2


上限报警

3


下限报警

4


上限报警、上上限报警(双上)

5


下限报警、下下限报警(双下)

6


上下限报警、光柱显示报警区


H


横式

Z


竖式


0

无模拟量输出

1

输出010mA


2

输出420mA


3

输出0~5V


4

输出15V

SDK-2         □        □        □         □



 接线端子


使用中注意事项

●上、下限报警设定

调节印制板上W1(上限设定)W2(下限设定)使对应光柱显示至所需报警值即可。LED光柱指示为百分数,订货时无特殊要求,出厂时显示以百分数显示。

●仪表到现场安装时应检查仪表型号及所配一次表是否符合要求,并按接线端子规定牢固地接线。

●在现场使用时没有校验装置的情况下,不要随意调节机内各电位器。
