磁浮子液位计的使用结构

发布日期：2016-03-06 00:00 来源：http://www.ly-jd.com 点击：

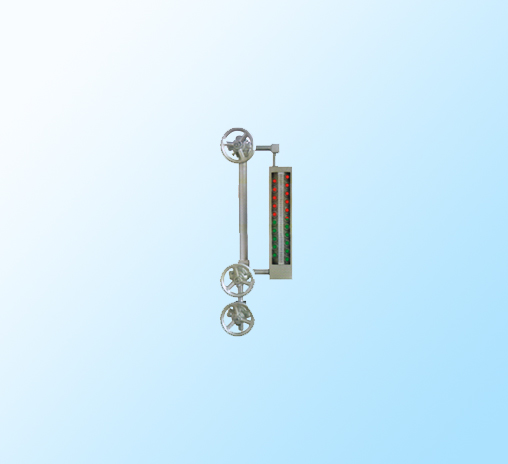

磁浮子液位计

磁浮子液位计内部安装一个上下可以自由活动的浮球，浮球制作时做成一个两端是半球中间是圆柱体形状，在上部半球与圆柱体结合部分内部安装永久磁铁，其余部分内部做成空腔。在运行中浮球受介质浮力作用在容器内随着介质液位高度变化而上下移动，由于浮子内部安装有永久磁铁所以浮子移动中其在不锈钢容器外部有一个上下移动的磁场，利用这个磁场就可以知道浮子的高度即介质的液位、界位。浮子的大小受所测介质密度影响，其每个浮子外部都标有所测介质密度的大小，在应用中要对应使用。

在不锈钢容器外部安装一些可以自由转动的微型磁铁，磁铁外部包裹有聚四氟乙烯在磁极的两端图上不同的颜色，一般是红色和白色，微型磁铁可以做出圆柱形和球形。在上部安装有机塑料或者

当不锈钢容器内介质高度发生变化时，内部磁浮子高度发生变化，引起不锈钢容器外部磁场发生上下变化，导致面板指示中的磁柱发生转动引起颜色改变，在设置中一般把没有介质时设置为白色，有液位时设置为红色，这样红白颜色对比给人员一视觉冲击，准确读出介质液位高度。说到底就是磁浮子测量筒应用了连通器原理，磁浮子测液位应用了恒浮力原理，外部面板色柱转换应用了磁耦合原理，三者结合把介质液位高度显示出来。
