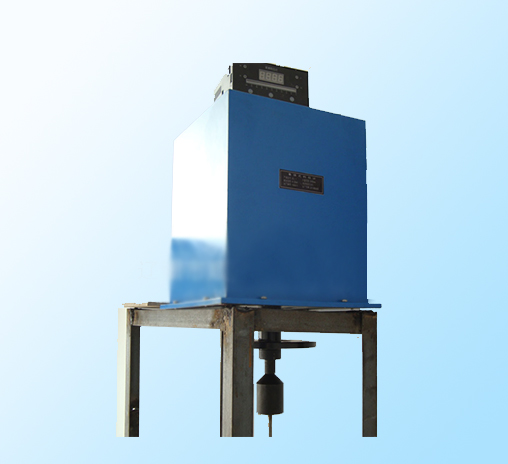

重锤料位计安装在料仓顶部的料位计传感器的探测过程由控制显示仪表发出的信号来控制。传感器由可逆电机、蜗轮、蜗杆、丝杠、齿轮轴、绕线筒、灵敏杠杆等组成。
当传感器接到探测命令时,电机正传,经蜗轮、蜗杆减速后带动齿轮轴和绕线筒转动,使钢丝绳下方,带动重锤由仓顶下降。当重锤降至料面时被料面托起而失重,钢丝绳松弛,灵敏杠杆动作使微动开关接触,控制显示器得到该信号立即发出电机翻转命令,重锤上升返回,直到绕线筒碰上到顶开关,电机停转,重锤回到仓顶的原始位置,完成一次探测过程。 在此过程中控制显示器仪表通过检测绕线筒的转数计算出重锤从仓顶到料面之间的距离,在面板上进行数字显示,并在后面板端子上输出相应的4~20mA电流输出。 多台集中CRT显示的方案是选用STD总线作控制器,在14寸单色显示器上用棒图方式显示各料仓的料位,用键盘对测量进行操作。
另外,选用CRT集中显示的方案,本料位计还具有通讯功能。即:STD总线控制器通过232串口与本地个人计算机通讯,本地机与远程服务器联网,通过拨号网络或局域网,远程服务器可对料位计发出测试命令并读取料位数据。
